Trong quá trình thi công xây dựng, không chỉ đơn thuần việc thực hiện các bản vẽ thiết kế ban đầu mà chúng ta cần thêm những bản vẽ chi tiết hơn để triển khai thi công hiệu quả. Đó chính là vai trò của bản vẽ shop drawing. Bài viết dưới đây sẽ giải đáp cho bạn khái niệm “bản vẽ shop drawing là gì?” cùng với vai trò quan trọng của nó trong thi công công trình cũng như những yêu cầu cần thiết cho kỹ sư.
1. Bản vẽ shop drawing là gì?

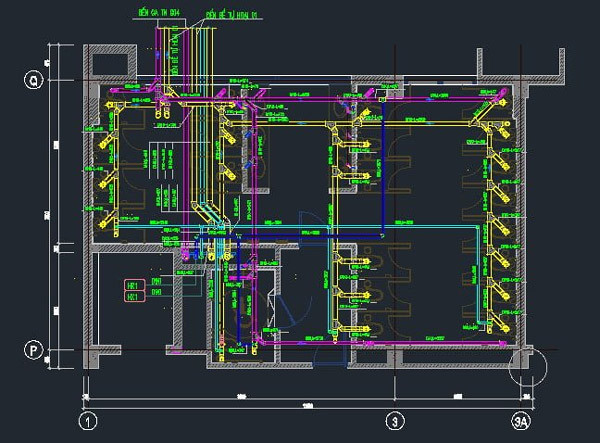

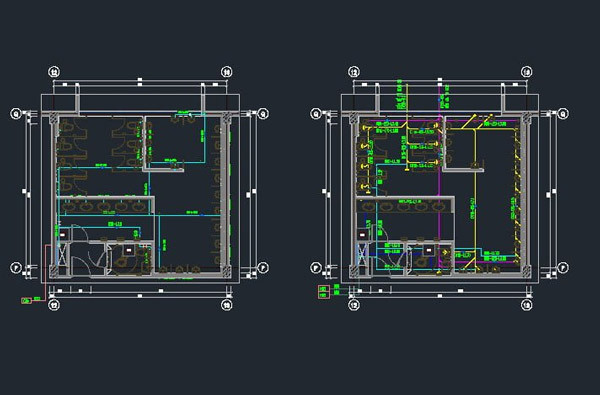

Bản vẽ shop drawing là bản vẽ chi tiết nhất để triển khai thi công xây dựng. Dựa vào bản vẽ thiết kế kỹ thuật cùng với thông tin từ chủ đầu tư, các nhà thầu sẽ thực hiện bản vẽ shop drawing cho hạng mục thi công của mình và trình lên chủ đầu tư để phê duyệt. Có nhiều loại bản vẽ shop drawing như shop drawing ốp lát, trần vách thạch cao, điện chiếu sáng trong nhà và thậm chí là shop drawing thép, đào đất.
2. Vai trò của shop drawing trong thi công công trình
Shop drawing đóng vai trò quan trọng trong mọi công tác thi công công trình. Các bản vẽ thiết kế ban đầu không thể hiện đầy đủ thông tin về kết cấu và chi tiết công trình. Shop drawing giúp kỹ sư nắm rõ các thông tin này bằng cách tổng hợp thông tin từ nhiều bản vẽ khác nhau. Đây là bản vẽ chi tiết nhất và là cơ sở để thi công, kiểm tra nghiệm thu và hoàn công.
3. Những yêu cầu của kỹ sư thể hiện bản vẽ shop drawing
Khi triển khai shop drawing, kỹ sư cần đáp ứng một số yêu cầu sau:
Sử dụng thành thạo Autocad
Việc thành thạo Autocad là rất quan trọng để triển khai shop drawing. Autocad là phần mềm hỗ trợ lập shop drawing dễ dàng và nhanh chóng hơn. Với số lượng công việc lớn và các bản vẽ phức tạp, Autocad là công cụ không thể thiếu. Đó là lý do tại sao kỹ sư và người thực hiện shop drawing cần có kỹ năng sử dụng Autocad.
Tuân thủ theo bản vẽ kỹ thuật
Tuân thủ các quy định trong bản vẽ kỹ thuật là rất quan trọng để triển khai shop drawing. Việc không tuân thủ những quy định này có thể dẫn đến sai sót trong kích thước và khối lượng vật tư.
Bám sát bản vẽ cơ sở
Khi lập shop drawing trên Autocad, cần phải bám sát bản vẽ cơ sở và đảm bảo không bỏ sót hạng mục nào.
Kỹ năng thực hiện và trình bày bản vẽ
Kỹ năng thực hiện và trình bày shop drawing rõ ràng, chi tiết và không lan man là rất quan trọng. Việc này ảnh hưởng đến việc nghiên cứu kích thước, khối lượng và số lượng vật tư, tính toán chi phí và tiến hành công việc nghiệm thu và hoàn công.
Có kinh nghiệm làm việc thực tế
Người thực hiện shop drawing cần có kinh nghiệm thực tiễn để bản vẽ được hoàn thành một cách nhanh chóng và chính xác. Kỹ sư cần tham gia nhiều công trình để có thể hiểu rõ các yếu tố trong thi công.
Hy vọng rằng qua bài viết này, bạn đã hiểu rõ hơn về bản vẽ shop drawing, vai trò của nó trong thi công công trình cũng như những yêu cầu cần thiết cho kỹ sư thực hiện nó.
